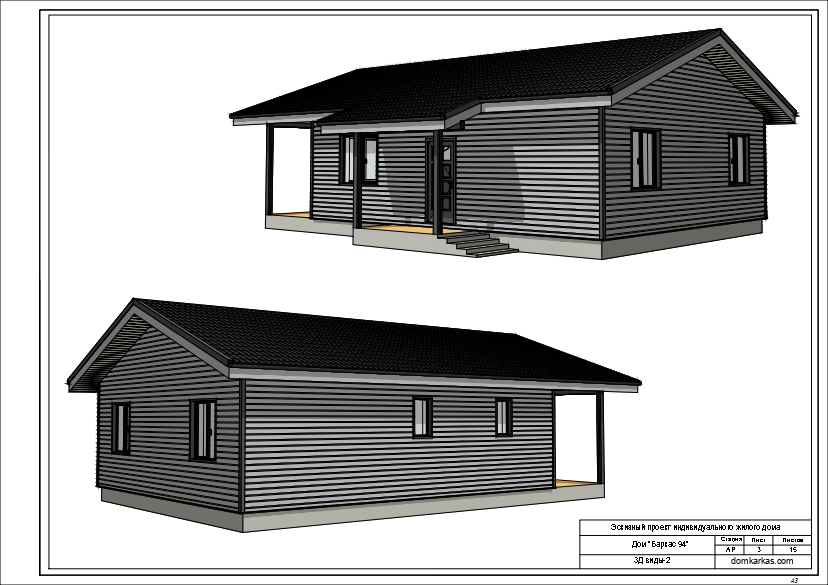

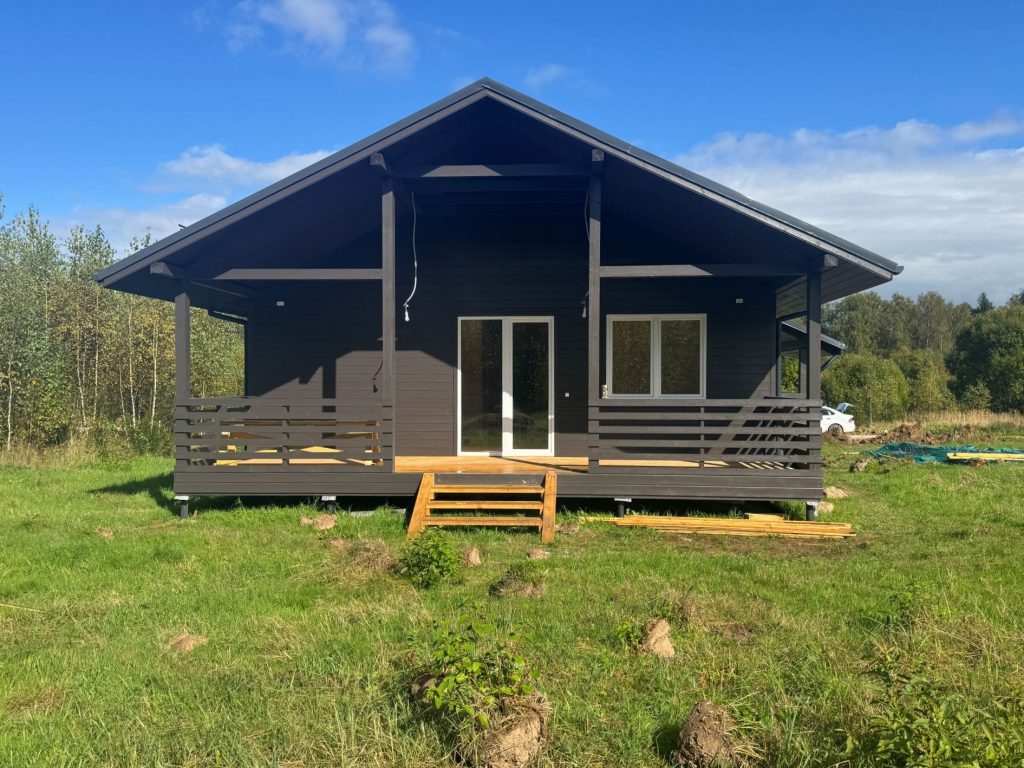

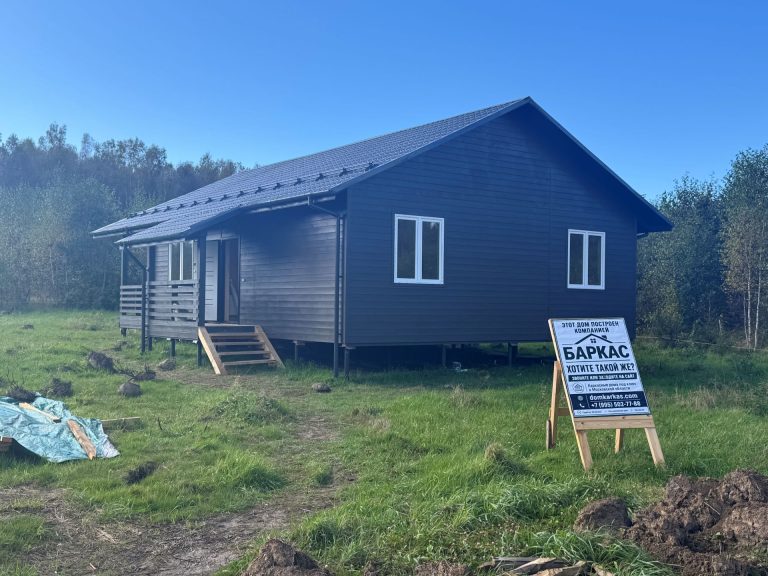

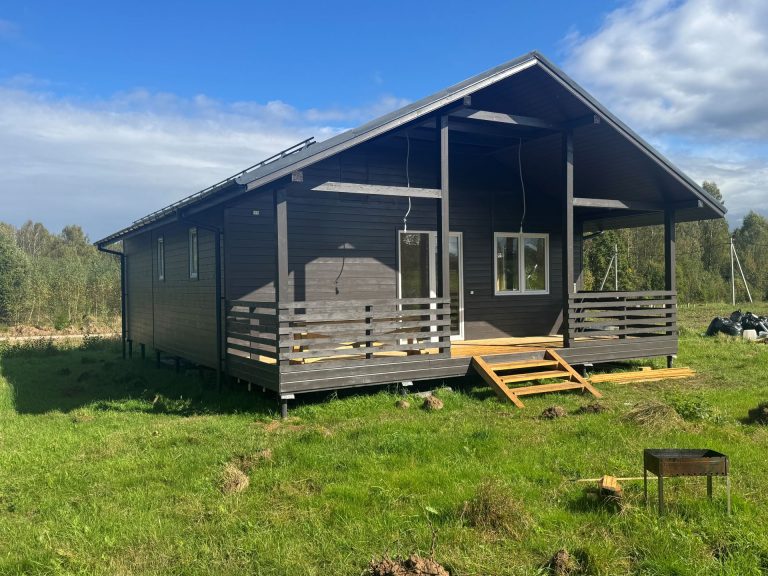

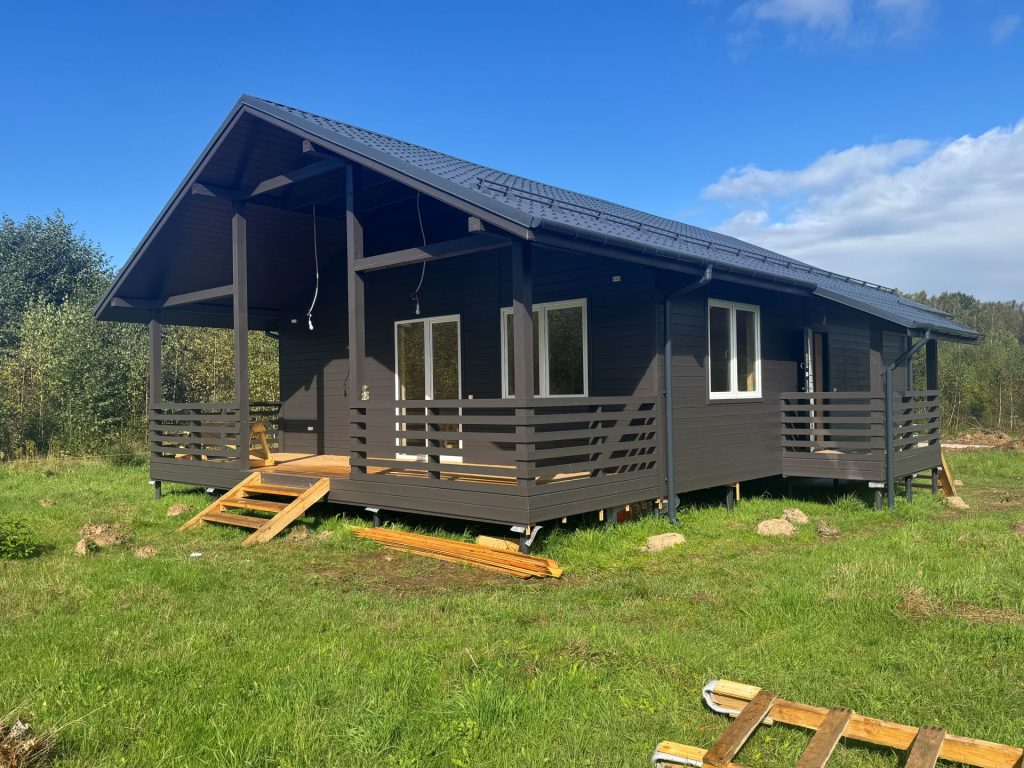

Каркасный дом «Баркас-94» — от проекта до сдачи готового дома

• Винтовая свая длина 2,5 м. диаметр 89
• Обвязка: брус (150х150 мм)
• Черновой пол: доска 25х150мм высший сорт.
• Лаги: брус (50х150 мм) монтируются через 590 мм
• Потолочные балки: брус (50х150 мм) монтируется через 590 мм
• Стены силового каркаса: брус (50х150 мм) монтируются через 590 мм,
• Укосы: доска (50х150 мм) врезаются в стойки каркаса в верхнюю и нижнюю обвязку.
• Стропила: из бруса (50х150 мм) с шагом через 590 мм
• Обрешётка: из обрезной доски 25мм с шагом под металлочерепицу с контробрешёткой брусок 50х50мм и гидроизоляция.
• Перегородки: выполнены из доски (50х100 мм) через 590 мм
• Высота потолка: — 2,7±0,05 м.
• Крепёж: металлические оцинкованные перфорированные пластины и уголки, саморезы по дереву, гвозди.
• Антисептирование: обвязка, брус 150×150 мм.
• Сетка от грызунов: под черновым полом.

• Кровля: металлочерепица толщина металла 0,5 мм цвет Ral-8017 (коричневый)
• Фронтонные свесы: ширина 500 и 600 мм зашиваются вагонкой хвойных пород, камерной сушки сорт «В»
• Карнизные свесы: ширина 600 мм зашиваются вагонкой хвойных пород, камерной сушки сорт «В»
• Стены: снаружи обшиваются имитацией бруса сорт «ВС» камерной сушки по контробрешётке сухая строганная рейка 20х40мм с влаго-ветрозащитой Isobox.
• Фронтоны: снаружи обшиваются имитацией бруса сорт «ВС» камерной сушки по контробрешётке сухая строганная рейка 20х40мм с влаго-ветрозащитой Isobox.
• Окна: металлопластиковые двухкамерные с поворотно-откидной створкой.
• Размеры окон:
• 1600 мм х 1400 мм — 2 шт.
• 1300 мм х 1400 мм — 2 шт.
• 800 мм х 2300 мм — 1 шт.
• 600 мм х 1000 мм — 2 шт.
• Дверь входная: металлическая — 1 шт.
• Дверь входная металлопластиковая — 1 шт. (выход на террасу).
• Водосточная система: пластиковая.
• Снегозадержатель: металлический с двух сторон.

• Пол: влаго-ветрозащита Isobox, утепление базальтовая вата 150 мм Izobel, пароизоляция Isobox, контробрешётка доска 25х150 мм, плита ОСБ 12 мм
• Стены: утепление базальтовая вата 150 мм Izobel, пароизоляция Isobox, контробрешётка из сухой строганной рейки 40х20 мм вагонка хвойных пород сорт «А». камерной сушки.
• Потолок: пароизоляция Isobox, утепление базальтовая вата 150 мм Izobel, пароизоляция Isobox, вагонка хвойных пород сорт «ВС» камерной сушки
• Утепление межкомнатных перегородок: базальтовая вата 100 мм Izobel.
• Плинтуса: сухой строганный фигурный.
• Межкомнатные двери: деревянные филенчатые массив сосна -5 шт.

Предусматривается трехфазная электрическая сеть напряжением 230/400В, 50Гц. Выделенная мощность 15кВа.
Групповая сеть выполняется кабелем с медными жилами в негорючей оболочке разным сечением: розеточная группа 3х2,5, световая группа 3х1,5 и марка ВВГ-нг-LS.

• Гофро-трубы применяем негорючие.
• Монтаж скрытой электропроводки, прокладка внутри каркаса.
• Установка розеток согласно эскизных чертежей.
• Установка выключателей согласно эскизных чертежей.
• Установка лампочек с патронами согласно эскизных чертежей. (лампочки устанавливаются вместо светильников).
• Предусмотреть заземление всех металлических частей осветительного и силового оборудования отдельным нулевым и отдельным заземляющим проводником.
• От поражения током и защиты электросетей от перегрузки и токов короткого замыкания использовать автоматы со временем отключения менее 0,4 с.
• Предусмотреть два контура тёплого пола: на кухне и в с/у, с выводом датчиков согласно эскизного чертежа.
• Установить электрический полотенцесушитель в с/у.
• Сборка электрического щита:
• Предусмотреть подключение генератора.
• Предусмотреть подключение на участке отдельных строений: баня, беседка, подсветка участка.
• Предусмотреть подключение на участке скважины и септика отдельными линиями.

Отопление дома было спроектировано до начала инженерных работ. Трубопроводы проложены от технического помещения к местам установки радиаторов внутри конструкции дома.

В индивидуальной документации предусмотрены электрический котёл мощностью 12 кВт, бойлер косвенного нагрева объёмом 100 литров, коллектор отопления на 9 секций, насосная группа и радиаторы.

Для каждого отопительного прибора заранее определено положение, а подающая и обратная линии сведены в техническое помещение.

• Прокладка водоснабжения осуществляется трубой из полипропилена.
• Прокладка осуществляется открытым способом.
• Труба в месте установки смесителя для ванны прячется в каркас.
• В с/у предусмотрено 5 (пять) водорозеток:
  — ванная 2 шт (холодная, горячая)
  — раковина 2 шт (холодная, горячая)
  — унитаз 1 шт (холодная)
• На кухне предусмотрено 2 (две) водорозетки:
  — раковина 2 шт (холодная, горячая)
• В котельной предусмотрено одна водорозетка:
  — Стиральная машина — 1 шт. (холодная)

Канализацию проводится под домом, утепляется и крепится специальными хомутами.
При монтаже углы 90 градусов заменять на два угла по 45 градусов. Для Ду50 уклон 3см на 1м., Ду110 уклон 2 см на 1 м.
Выводы канализации внутри дома расположить в соответствии с эскизным чертежом.
В с/у предусмотрено 3 (три) вывода:
— ванная — 1 шт (Ду50)
— раковина — 1 шт (Ду50)
— унитаз — 1 шт (Ду110)
На кухне предусмотрен 1 (один) вывод:
— раковина — 1 шт (Ду50)
При наличии точки подключения на участке (септик или иное) подключить.
Предусмотреть фановый стояк с выводом на кровлю.
На кровле установить вентиляционный выход для скатной кровли.

Санфаянс (входит в комплектацию «под ключ»).

• Установить в с/у унитаз с косым выпуском с сиденьем пластик белый
• Установить в с/у раковину подвесную керамическую белую.
• Установить в с/у смеситель на раковину.

Покраска дома (входит в комплектацию «под ключ»).

• Покраска дома снаружи специальными составами по дереву,
  (ЦВЕТ НА ВЫБОР ЗАКАЗЧИКА)
• Покраска дома изнутри специальными составами по дереву,
  (ЦВЕТ НА ВЫБОР ЗАКАЗЧИКА)
